产品特点

◆本质安全型设计

◆采用低功耗传感器

◆现场闪光报警功能

◆红外参数设置方式

◆采用字符型液晶显示屏

◆数字式调校方式

◆数字式非线性修正方式

◆自动调零功能

主要技术性能

◆检测对象：一般可燃性气体或液体蒸气

◆检测范围：0～100%LEL（LEL为可燃性气体爆炸下限）

◆取样方式：自然扩散

◆检测精度：±3%LEL

◆响应时间：≤30秒

◆输出信号：4～20mA标准电流信号

◆电源：DC24V（15V～30V都能正常工作）

◆参数调校方式：

1.红外遥控器进行调校和参数设定

2.触摸按键进行调校和参数设定，设定的参数断电永久保存

◆显示方式：字符型液晶显示屏

◆工作环境：温度（-30～+60）℃（特殊温度要求，可定制），湿度≤

85%RH

◆传感器寿命：传感器连续工作，在正常情况下寿命期限大于3年

◆信号传输距离：1000m（电缆单芯截面积=2mm²时）

◆安全栅：使用AQS－1型齐纳安全栅

◆防爆标志：Ex ibdⅡCT6

◆防护等级：IP65

◆外形尺寸：175 mm×149 mm×94mm

◆重量：约1.2kg

AQS－1型齐纳安全栅技术指标

输入电压：DC24V    Um：250VAC／DC

最高输出电压(U₀)：27VDC/14VDC

最大输出电流(I₀)：190mA/206mA

最大外部电感(L₀)：0.7mH

最大外部电容(C₀)：0.7pF

防爆标志：[Exia]IIB

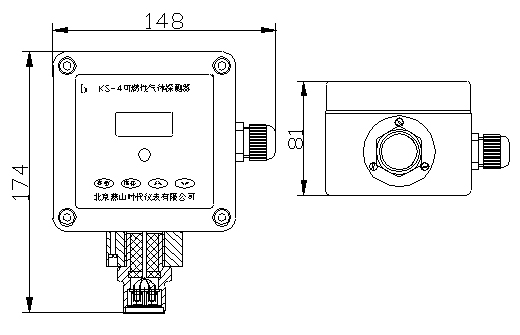

结构尺寸图

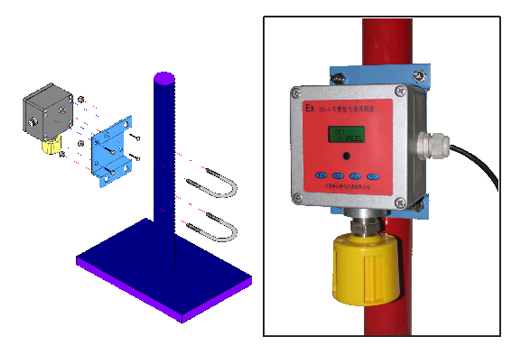

安装示意图

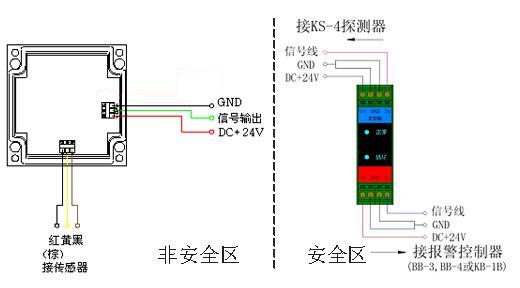

接线示意图
